Все, что вы хотели узнать о дифференциалах, но боялись спросить

    Что такое дифференциал

Дифференциал - это устройство, распределяющее поток мощности от двигателя к другим элементам трансмиссии. В автомобиле

с приводом на одну ось используется только один дифференциал, межколесный, в полноприводном их целых три - два межколесных и межосевой.

Рассмотрим для примера классический дифференциал (в отличие от заблокированных, его называют "открытым" или "свободным"). Он устанавливается в картере главной передачи и получает крутящий момент от ее ведомой шестерни. В коробке дифференциала расположены конические шестерни-сателлиты. Они входят в зацепление с шестернями, закрепленными на полуосях, а те, в свою очередь, обращают ведущие колеса. При движении по ровной и прямой дороге угловые скорости колес одинаковы, и сателлиты не обращаются вокруг своей оси. Во время поворота или движения по неровностям, когда колеса правого и левого борта проходят разный путь, сателлиты начинают вращаться и перераспределять крутящий момент.

Главная передача заднего моста ВАЗ-2101: 1 - фланец карданного вала, 2 - сальник, 3 - маслоотражательных кольцо; 4 - передний подшипник ведущей шестерни; 5 - задний подшипник ведущей шестерни; 6 - регулировочное кольцо; 7 - опорное кольцо шестерни полуоси; 8 - шестерня полуоси; 9 - сателлит, 10 - палец сателлитов; 11 - ведомая шестерня главной передачи; 12 - коробка дифференциала; 13 - болт крепления стопора регулировочной гайки; 14 - стопор регулировочной гайки; 15 - подшипник коробки дифференциала; 16 - регулировочная гайка ведомой шестерни, 17 - болт крепления ведомой шестерни к фланцу коробки дифференциала; 18 - ведущая шестерня главной передачи; 19 - картер редуктора главной передачи; 20 - распорная втулка; 21 - шайба; 22 - гайка ведущей шестерни заднего моста.

Существует простая формула, отражающая связь между частотами вращения коробки дифференциала и полуосевых шестерен. Если через а1 и а2 обозначить частоты вращения полуосевых

шестерен, а через а - частоту вращения коробки дифференциала, то а = (а1 + а2)/2 . Формула показывает, что если одно из колес автомобиля неподвижно, то другое колесо вращается с удвоенной частотой. Если одно из двух ведущих колес попадает на скользкую поверхность дороги (мокрый асфальт, масляные пятна, лед), сопротивление его вращению резко падает, уменьшается и сцепление с дорогой, а значит, колесо не в состоянии иметь необходимую силу тяги. Такое колесо начнет быстрее вращаться и пробуксовывать. К другому ведущего колеса, имеющего достаточное сцепление с дорогой, будет подводиться такой же крутящий момент, как и в буксует. Имея возможность создать большую силу тяги, второе колесо не сможет этого сделать потому, что дифференциал передаст ему только половину крутящего момента от главной передачи. Если сопротивление движению автомобиля превысит силу тяги в небуксующего колеса, то машина не сможет двигаться. Частота вращения буксует колеса резко возрастет, а второе колесо остановится. Возникнет буксования автомобиля. Попытка водителя повысить силу тяги на колесах за счет увеличения подачи топлива приведет только к увеличению частоты вращения одного из колес. В такой ситуации проявляется существенный недостаток обычного дифференциала, что снижает проходимость автомобиля как на скользких дорогах, так и на почвах, оказывают большое сопротивление качению колес (пeсок, снег, бездорожье).

    Принудительная блокировка

На автомобилях, предназначенных для движения по бездорожью, приходится устанавливать дифференциалы специальных конструкций. Блокировка Часто применяют дифференциалы с принудительной блокировкой. В них водитель с помощью специального привода (чаще всего пневматического) останавливает на время вращения сателлитов, и колeca автомобиля начинают вращаться с одинаковой скоростью. Следует учесть, что автомобиль с заблокированным дифференциалом на извилистой дороге расходует больше топлива и у него происходит интенсивный износ шин. Как только взаимный поворот колес на общей оси с заблокированным дифференциалом будет больше, чем это допускает упругая деформация шин, произойдет буксования колес продолжается до тех пор, пока любое колесо на неровности не оторвется от дороги. Это говорит о том, что водитель не должен забывать выключать блокировку дифференциала после преодоления тяжелого участка. В ряде конструкций предусмотрена его автоматическая разблокировка или ограничение возможности включения блокировки по скорости.

самоблокирующиеся дифференциалы

Для упрощения процесса управления применяются так называемые самоблокирующиеся дифференциалы. В настоящее время, в основном, используют четыре вида блокировок: дисковая (фрикционная, повышенного трения, LSD), Вязкостная (вискомуфты) и винтовая (червячная). В современных разработках используются электронные системы контроля проскальзывания колес, основанные на применении датчиков вращения и использовании штатных тормозов (как правило, эти системы сочетаются с антиблокировочными и противопробуксовочними).

    Дисковая блокировка

Существуют две наиболее характерные конструкции дифференциалов с фрикционными муфтами. В первом применяют одну, во втором - две муфты. В первом случае фрикционная дисковая муфта 1 введена между одной из полуосей и коробкой дифференциала. Бронзовые диски установлены в шлицах гильзы 2, связанной с коробкой дифференциала, стальные диски сидят на шлицах полуоси 3. Диски прижимаются друг к другу пружинами 4. Когда оба колеса испытывают одинаковое сопротивление, все дифференциал вращается как одно целое и трения в муфте 1 отсутствует .

Вторая конструкция представляет из себя дифференциал повышенного трения с двойными фрикционными муфтами, получивший широкое распространение на американских автомобилях. В этой конструкции крестовина заменена двумя отдельными, пересекающимися под прямым углом осями 5 сателлитов 6. Оси 5 имеют возможность перемещаться одна относительно другой как в осевом, так и в угловом направлении, для чего их концы имеют скосы соответственно А и Б, которыми они опираются на коробку 9 дифференциала. Кроме того, в дифференциал введены промежуточные чашки 7, так же как и полуосевые шестерни, надетые на шлицы полуосей. При невращающихся сателлитах усилия к полуосями передается как и в простом дифференциале. При вращении сателлитов последние будут сдвигать концевые скосы осей 5 так, что усилие на фрикционную муфту 8, передаваемое через чашку 7, будет увеличиваться для отстающей полуоси и уменьшаться для оси, вращается быстрее. При этом величина притормаживает момента не будет постоянной, как в дифференциале с одной дисковой муфтой, а будет пропорциональна момента, передаваемого колесами.

Для нормальной работы такого дифференциала требуется использование специального трансмиссионного масла для LSD или соответствующих присадок к обычному маслу. Кроме того, со временем возникает необходимость регулирования из-за износа дисков.

    Вязкостная блокировки

Принцип ее действия такой же, как в дисковой. Гидравлическая муфта состоит из большого числа дисков с липкими рабочими поверхностями. Благодаря свойствам особой ?? вязкой жидкости на силиконовой основе затвердевать при нагревании диски передают крутящий момент в зависимости от разности частот вращения входных и выходных валов. Нагрев происходит, когда одна полуось начинает вращаться быстрее другой. Характерной особенностью конструкции является то, что в случае длительного буксования колес блокирующая муфта с вязкой жидкостью работает сначала мягко, а затем происходит значительный рост эффективности блокировки. В затвердевшем силиконе диски получают жесткое зацепление и полуоси блокируются. Вискомуфты не требуют обслуживания и считаются достаточно надежными, однако для их длительной работы необходимо сохранение полной герметичности устройства.

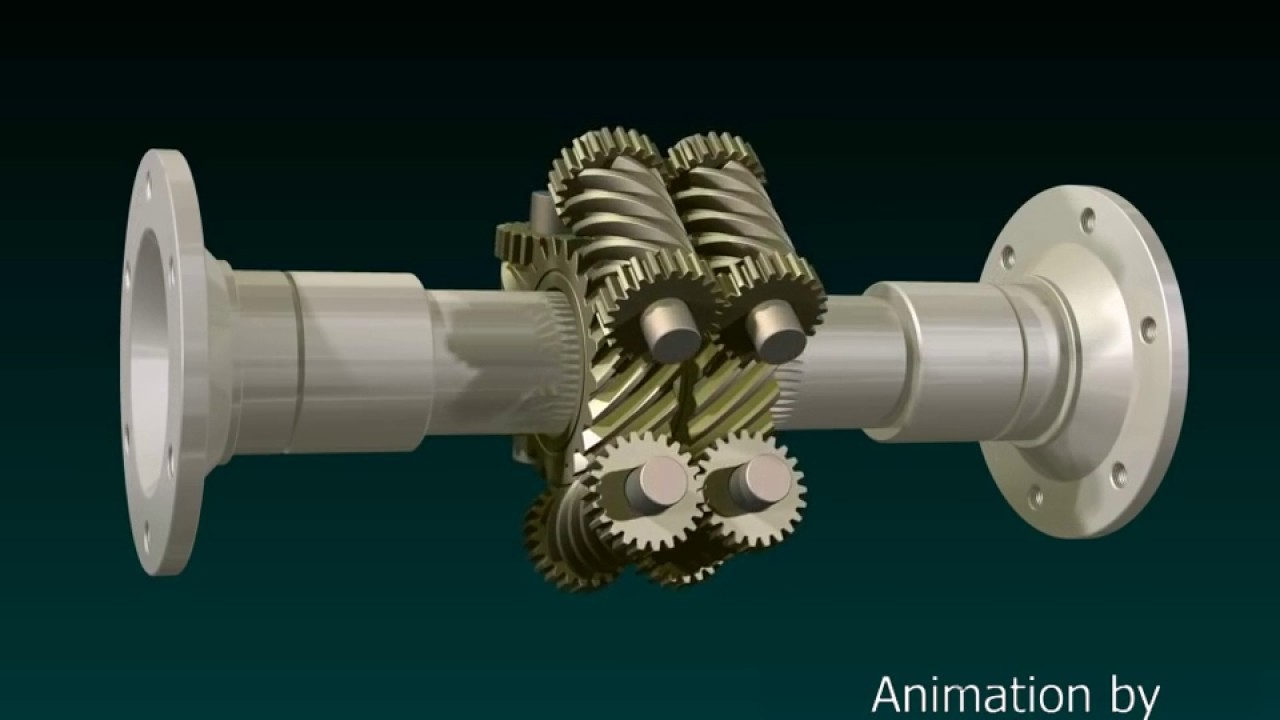

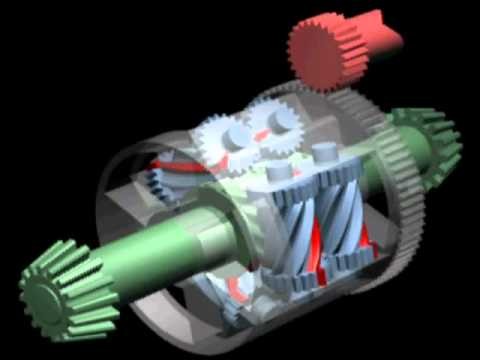

    Винтовые блокировки

Принцип ее действия таков: в обычном режиме винты (или червяки, как их называют из-за характерной формы) свободно обкатываются вокруг центральной шестерни. В случае изменения момента винты проскальзывают в крайнее положение и фиксируются в эксцентричных пазах. Если на момент выравнивается, винты возвращаются в исходное положение. Момент срабатывания винтовых блокировок определяется профилем винтов. Такие дифференциалы мало подвержены износу (срок службы сопоставим со сроком коробки или классического дифференциала), а масло используется обычное трансмиссионное.

    Кулачковая блокировка

Такая блокировка срабатывает при возникновении разницы в скоростях вращения колес. Рассмотрим пример реализации дифференциала от компании tractech. В корпусе дифференциала между парами корончатые шестерен установлены поворотные кулачки. В обычных условиях они не участвуют в работе, но, как только одно из них колес начинает пробуксовывать (т.е. вращаться существено быстрее другого), кулачки поворачиваются и пары шестерен входят в зацепление, обеспечивая тем самым полную блокировку. Блокировка выключается, когда буксует колесо прекратит проскальзывание. Этот тип дифференциалов также довольно долговечен и не требует специальных масел.

Особенности управления

Управление автомобилем, оборудованным самоблокирующимся межколесного дифференциала имеет некоторые особенности. В частности, автомобиль в повороте на скользком покрытии может обладать избыточной поворачиваемостью, при очень интенсивном разгоне на смешанном покрытии возможен увод в сторону от предполагаемой траектории и т.д. Особенно это касается разработок, предлагаемых в качестве дополнительного оборудования третьими фирмами. Однако грамотное использование свойств таких дифференциалов позволяет уверенно перемещаться в сложных дорожных условиях, и существенно повышает проходимость вне дорог.

    межосевого дифференциала и его блокировка

При отсутствии межосевого разделения мощности (межосевого дифференциала или отключает механизма) необходимо отключить передний мост, чтобы стало возможно вращение передних и задних колес с разными угловыми скоростями. По условиям движения нужно, чтобы колеса как переднего и заднего мостов, так и колеса одного моста могли вращаться с разной частотой и проходить разные пути. Особенно характерно это для поворотов: передние колеса при повороте проходят большее расстояние, чем задние. На смену пути колес влияют различные факторы: скольжения шин, их углы увода, давление воздуха, нагрузка на колеса, кинематика подвески. При этом очевидно, что соотношение между путями, проходимыми колесами переднего и заднего мостов, также меняется во время движения. Это обстоятельство исключает возможность применения различных передаточных чисел в главных передачах мостов для компенсации разницы проходных путей.

Колеса различных осей автомобиля, кинематически жестко связанные одно с другим, имеют при вращении одинаковые угловые скорости. На твердой поверхности дороги при движении автомобиля с приводом на все колеса (при отсутствии межосевого дифференциала) могут возникнуть условия, при которых колеса разных осей будут стараться двигаться с разными линейными скоростями, а жесткая мехаческая связь между ними станет препятствием к достижению этого. При прямолинейном движении описанное явление может быть вызвано, например, разницей радиусов качения связанных между собой колес. Качения колес в этом случае должно сопровождаться относительным перемещением точек площадки контакта шины по поверхности дороги (со скольжением или буксованием). Подобное же возможно и при одинаковых радиусах качения, но при движении по дороге с неровной поверхностью или на повороте. Возникающее в этих условиях скольжение или 6yксовaние шин сопровождается увеличением их износом, износом механизмов трансмиссии и непроизводительной затратой энергии двигателя на движение автомобиля. Для того чтобы колеса катились без вредных сопровождающих явлений в трансмиссии, кроме дифференциалов межколесных устанавливают дифференциалы межосевые.

Однако, в условиях внедорожного движения автомобиль может лишиться подвижности в тот момент, когда колеса одного из мостов потеряют сцепление с дорогой и начнут буксовать. В такой ситуации дифференциал обычного типа будет не в состоянии передать необходимую для движения величину крутящего момента задним колесам, опирающимся на твердую почву. Во избежание этого на внедорожниках устанавливают межосевые дифференциалы с принудительной блокировкой. Примером подобного конструктивного решения может служить "Нива" ВА3-2121, оснащена раздаточной коробкой с принудительно блокируемым межосевым дифференциалом.

Блокировкой пользуется водитель автомобиля для преодоления труднопроходимого участка дороги. При возвращении на шоссе межосевой дифференциал необходимо разблокировать. В современных конструкциях, кроме механического, применяются и другие приводы (пневматический, гидравлический, электрический), при этом сам процесс включения сводится к простому нажатию кнопки на панели.

Следующим шагом стало появление самоблокирующихся межосевого дифференциала. Принципы их работы схожи с межколесными, но условия и задачи несколько иные. Так, при поворотах машины забегает относительно корпуса дифференциала всегда будет вал, передающий момент на управляемую ось, определяется кинематикой поворота машины с колесной формулой 4х4. Исходя из этого, при забегании приводного вала управляемого моста коэффициент блокировки желательно иметь невысоким, а при забегании (буксовании) неуправляемого моста - несколько больше. Такой дифференциал называют дифференциалом с несимметричными блокирующими свойствами.

В настоящее время на легковых внедорожниках широко используются межосевые дифференциалы с автоматической блокировкой с помощью гидравлической муфты с вязкой жидкостью. Они обеспечивают оптимальную силу тяги во всех условиях движения, в связи с чем отпадает необходимость в принудительной блокировки. Есть у них и другие преимущества. Этот узел предохраняет трансмиссию от перегрузки, которая может возникнуть, например, при внезапном ударе колеса.Дифференциал, автоматически блокируется гидравлической муфтой с вязкой жидкостью, чутко реагирует на состояние дорожной поверхности и обеспечивает более равномерную скорость автомобиля, а также уменьшает вероятность его застревания. При торможении межосевой дифференциал такого типа предотвращает блокировку колеса одного моста относительно колеса другого, что приводит к потере устойчивости. К тому же перераспределение избыточной тормозной силы из одной пары колес на другую значительно сокращает тормозной путь и сохраняет полный контроль над машиной.

Рассмотрим, как работает автоматически блокируется межосевой дифференциал фирмы GKN с гидравлической муфтой. Изменение момента трения в ней рассчитана так, чтобы при маневрировании на поверхности с хорошими сцепными свойствами (асфальт, бетон и т.д.) был малый момент трения между выходными валами. С ростом разности частот их вращения трения между звеньями муфты значительно возрастает. Блокировка с помощью муфты с вязкой жидкостью происходит точно в соответствии с распределением крутящего момента в межосевому дифференциале.

Испытания подтвердили, что распределение моментов между передними и задними колесами обеспечивает почти нейтральную поворачиваемость автомобиля. По легкости вождения и безопасности полноприводные автомобили с таким приводом превосходят даже переднеприводные легковые автомобили. Однако, при всех достоинствах такого рода блокировки, необходимо отметить, что фактическое включение блокировки после начала пробуксовки колес, характерное для вискомуфты, существенно снижает шансы на успешное преодоление серьезных внедорожных препятствий в виде слабого грунта, грязи или снега, поскольку колесо буксует способно быстро зарываться. В результате возможностей автомобиля даже с заблокированным межосевым дифференциалом может оказаться недостаточно для самостоятельного выезда.

Подключается передний мост

Очень многие производители внедорожников используют схему с передним мостом (так называемый part time 4WD). В этом случае межосевой дифференциал, как правило, отсутствует, и в режиме полного привода между мостами устанавливается жесткая кинематическая связь. Производители рекомендуют подключать передний мост только в сложных дорожных условиях, когда колеса склонны к пробуксовке. Длительное движение в таком режиме по дорогам с твердой поверхностью вызывает повышенный износ шин и трансмиссии (в частности, раздатка с цепной передачей перегружается цепь), повышенный расход топлива, а также ухудшает управляемость на высоких скоростях. Во избежание этих негативных последствий много контрукций предусматривают не только отключение переднего моста, но и отсоединение передних колес от полуосей. Для этого применяются колесные хабы (муфты свободного хода), которые могут быть автоматическими и ручными, разъединения полуоси с помощью электрического или пневматического привода и т.д.
